Ersa Rework

Ersa Dip&Print Station

Definierter Flussmittel- oder Lotpastenauftrag beim Rework

Artikel-Nr.: 0PR100

Die Ersa Dip&Print Station ermöglicht dem Anwender von Ersa Rework-Systemen, die Bauteilvorbereitung (Auftrag von Lotpaste und Flussmittel) einfach, zuverlässig und reproduzierbar vorzunehmen. Optionale Dip-Schablonen erlauben es, Bauteile definiert in Flussmittel oder Lotpaste einzutauchen und so ein definiertes Depot an Lötanschlüssen zu erzeugen.

Dip&Print Station

Technische Highlights

Passend für alle Ersa Rework-Systeme
Bauteilvorbereitung mit Lotpaste oder Flussmittel
Einfacher, zuverlässiger und reproduzierbarer Auftrag
Standardisierte Dip-Schablonen für viele Anwendungen (Flussmittel oder Dip-fähige Lotpaste)
Bauteilspezifische Print-Schablonen nach Kundenwunsch
Passende Adapter zu Ersa Rework-Systemen
Reinigung und Trocknung der Schablonen in der Station

Dip&Print Station - einfacher, zuverlässiger und reproduzierbarer Auftrag

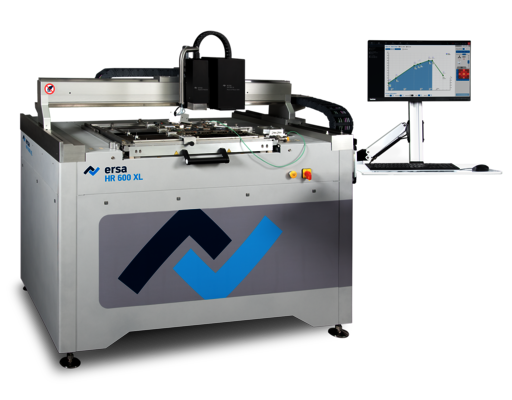

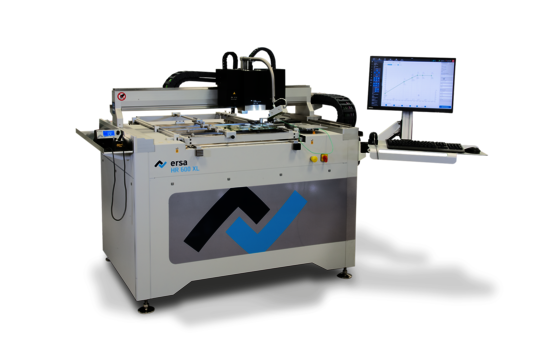

Rework-Technologie

Wertschöpfung erhalten!

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

schonende Heiztechnologie
sensorgeführte Lötprozesse
kontaktlose Restlotentfernung
präzise Bauteilplatzierung
vollständige Prozessdokumentation
klare Benutzerführung

→ Mehr erfahren über Ersa Rework-Technologie

Spezifikationen
Ersa Dip&Print Station

Verfügbare Optionen

Bestell-Nr. - Bezeichnung
- 0PR100-D001 Dip-Schablone 40 x 40 / 300 µm
- 0PR100-D002 Dip-Schablone 20 x 20 / 150 µm
- 0PR100-D003 Dip-Schablone 20 x 20 / 100 µm
- 0PR100-D004 Dip-Schablone 40 x 40 / 100 µm
- 0PR100-R001 Rakelblech 70 x 25 mm, 0,3 mm dick
- 0PR100-S001 Print-Schablone, Typ 1, BGA 225
- 0PR100-S002 Print-Schablone, Typ 2, MLF 32
- 0PR100-S003 Print-Schablone, Typ 2, QFN 20

Andere Dip- und Printschablonen verfügbar - kundenspezifische Schablonen auf Anfrage.
