Wellenlöten

Die perfekte
Welle!


Mit Top-Technologie und modularem Design erfüllen Ersa Wellenlötanlagen höchste Ansprüche an Durchsatz - perfekt zugeschnitten auf jeden Bedarf und jedes Budget. In der maximalen Ausbaustufe können Leiterplatten bis 850 mm Länge gelötet und somit zur Verarbeitung von Serverboards für die 5G-Telekommunikation genutzt werden. Eine Klasse für sich, eine Klasse für Sie!

Wellenlöten - das klassische THT- Lötverfahren

Wellenlöten ist ein effizientes und wirtschaftliches Verfahren für die Massenproduktion elektronischer Baugruppen in Durchsteckmontagetechnik (THT). Im Kontakt mit der Lötwelle bilden sich viele Lötstellen gleichzeitig aus, woraus die hohen Durchsätze dieses Prozesses resultieren. In der Oberflächenmontagetechnik (ab den 1980er Jahren) wird es mit Doppelwellen-Lötaggregaten auch zum Löten von zuvor auf die LP geklebte SMDs angewendet. In leistungsstarken Systemen findet es heute z.B. Anwendung in wärmeintensiven Applikationen der Leistungselektronik.

Transport

Für den Transport der Leiterplatten in der Lötanlage kann zwischen Systemen mit Lötrahmen- oder Fingertransport gewählt werden. Der Lötrahmentransport basiert auf einer robusten Stiftkette, die in einem Profil geführt wird. Das Fingertransportsystem ist sowohl für den Transport von blanken Leiterplatten als auch für den Transport von Masken einsetzbar. Eine motorisch betriebene Mittenunterstützung wird programmgesteuert positioniert, um ein Durchbiegen breiter Leiterplatten zu verhindern.

Die präzise Leiterplattenverfolgung ermöglicht höchste Durchsatzraten, da Leiterplatten oder auch Lötrahmen nahezu ohne Vereinzelungsabstand durch die Maschine transportiert werden. Standardisierte Schnittstellen gewährleisten die reibungslose Übergabe der Leiterplatten von und zur angeschlossenen Peripherie.

Mehr anzeigen Weniger anzeigen

Fluxen

Sprühsysteme sind längst Standard für jedes Wellenlötsystem - Ersa bietet zahlreiche innovative Lösungen rund um den Fluxer, die alle auf Wirtschaftlichkeit, Flussmittelverbrauch und Verarbeitungsgeschwindigkeit ausgelegt sind. Neben dem "normalen" Präzisions-Sprühfluxer ist für POWERFLOW ULTRA, POWERFLOW PRO und POWERFLOW optional ein Ultraschallsprühkopf verfügbar, der durch noch geringeren Flussmittelauftrag und noch weniger Wartungsaufwand überzeugt.

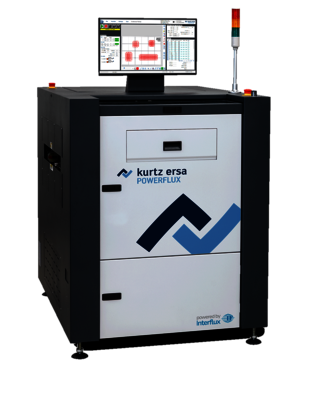

Als Inline-Selektiv-Fluxer erweitert der POWERFLUX das Ersa Portfolio um eine weitere Anlage, welche die THT-Komponenten-verarbeitende Elektronikfertigung revolutioniert - mit präzisem und definiertem Flussmittelauftrag in kleinsten Bereichen, aufgetragen an der Lötstelle als Punkte oder in Bahnen. Die benetzte Fläche kann im Durchmesser 2 mm schmal sein - klarer Vorteil im selektiven Maskenlöten, der den Flussmittelverbrauch um bis zu 95% reduziert.

Mehr anzeigen Weniger anzeigen

Vorheizung

Ziel des Vorheizprozesses ist das homogene Erwärmen der Leiterplatte, bevor diese in das Lötmodul transportiert wird. Ziel dabei ist, bis zu 50% der Wärmeenergie zu leisten, so dass die Flachbaugruppe beim Kontakt mit dem flüssigen Lot nicht schockartig erwärmt wird. Im Wellenlöten wird auf ein modulares Vorheizkonzept gesetzt. Dabei stehen Konvektionsheizungen sowie mittelwellige Heizstrahler und kurzwellige Infrarotstrahler zur Auswahl. Diese sind variabel konfigurierbar und dadurch individuell anpassbar an die Produktionsanforderungen.

Konvektionsmodule spielen ihre Stärken bei der Erwärmung großer, massereicher Bauteile auf der Bestückseite aus oder wenn temperaturempfindliche Bauteile im Einsatz sind, die nicht überhitzt werden dürfen. Mittelwellige Strahler unterstützen außerdem die homogene Erwärmung massereicher Leiterplatten, was temperaturempfindliche Bauteile schont. Kurzwellige IR-Strahler übertragen die unterschiedlichen Energiemengen annähernd trägheitslos und eignen sich so hervorragend für Mischproduktion.

Mehr anzeigen Weniger anzeigen

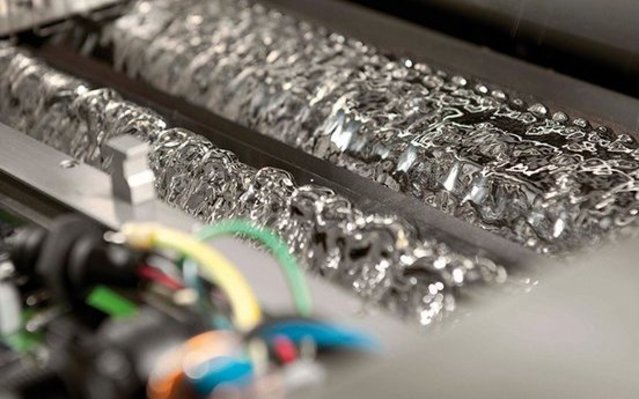

Lötmodul

Das Löten erfolgt über ein Lötwellenmodul mit ein oder zwei Lötdüsen. Diese entsprechen der Breite des Transportes, sodass die Leiterplatte vollflächig mit dem Lot in Kontakt tritt. Durch die Kapillar- und Benetzungskräfte an den Pins zieht sich das Lot entlang der Kontaktierung nach oben zur LP-Oberseite und erstarrt, sobald der Lötwellenabriss erfolgt. Das anwenderfreundliche Lötaggregat der POWERFLOW lässt sich mit einem großen Spektrum unterschiedlicher Lötdüsen bestücken, um jeweils optimal auf die entsprechende Lötaufgabe vorbereitet zu sein und höchste Lötqualität zu gewährleisten.

Die wartungsfreundlichen Löttiegel können komfortabel elektrisch aus der Anlage herausgefahren werden. Ein Beispiel aus dem Ersa Düsenportfolio ist die patentierte Vario-Wave, in der die gesamte 100-jährige Ersa Löterfahrung steckt: Diese Düse verfügt über eine herausragende Dynamik und ein sehr gutes Abfließ- und Abrissverhalten. Dadurch ist sie besonders gut für Masken mit tiefen Taschen geeignet - ebenso zum Löten schwieriger SMD-Geometrien auf der Leiterplattenunterseite.

Mehr anzeigen Weniger anzeigen
Film abspielen

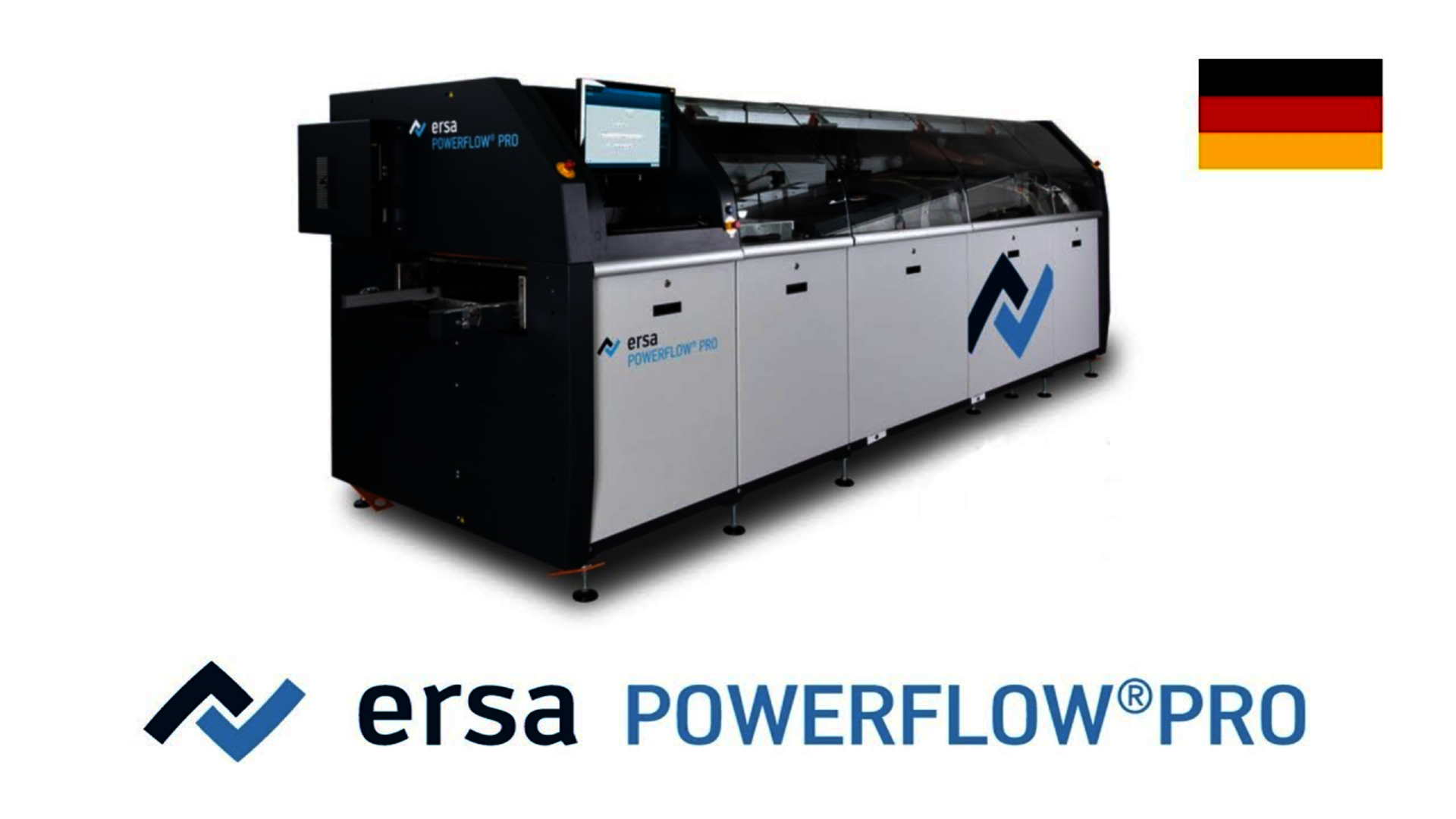

Ersa Wellenlöten: POWERFLOW e N2 + VERSAEYE

Innovatives Umlaufsystem mit zukunftsweisenden Technologien, das bei unserem Kunden Ziehl-Abegg installiert wurde - mit abgestimmter Peripherie bestehend aus Transportmodulen, Hub-/Senkstation, Drehstation, Puffer- und Ausschleussystemen sowie VERSAEYE zur Inspektion der Lötqualität.

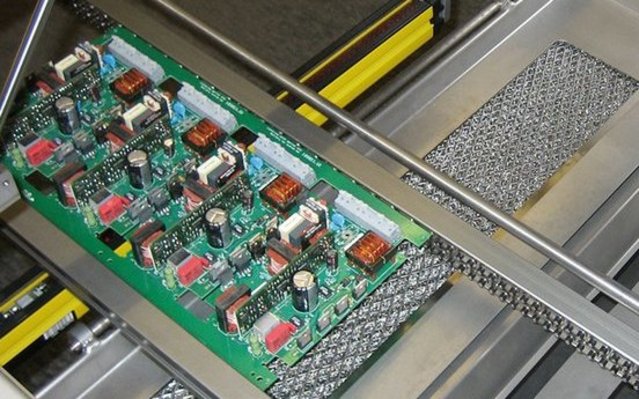

Ersa Fluxmodul: beste Prozess-Sicherheit auch bei größtem Durchsatz
Matrixsprühfunktion in Kombination mit einem Ultraschallfluxer zur deutlichen Reduzierung des Flussmittelverbrauchs

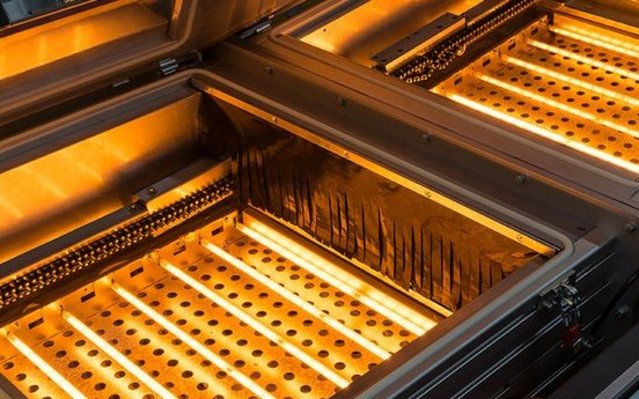

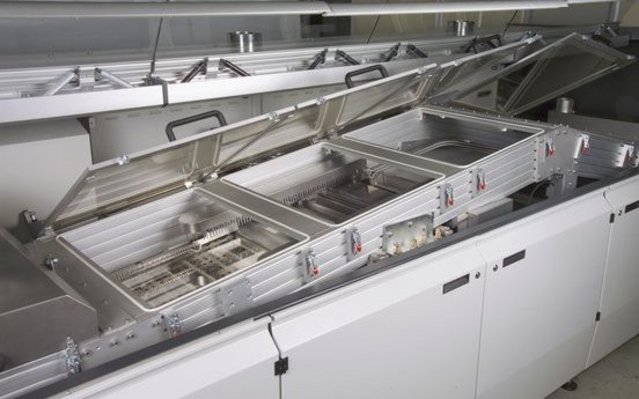

Bis zu 3 m Vorheizstrecke - Ersa Vorheizungen: effizient, gleichförmig und reproduzierbar

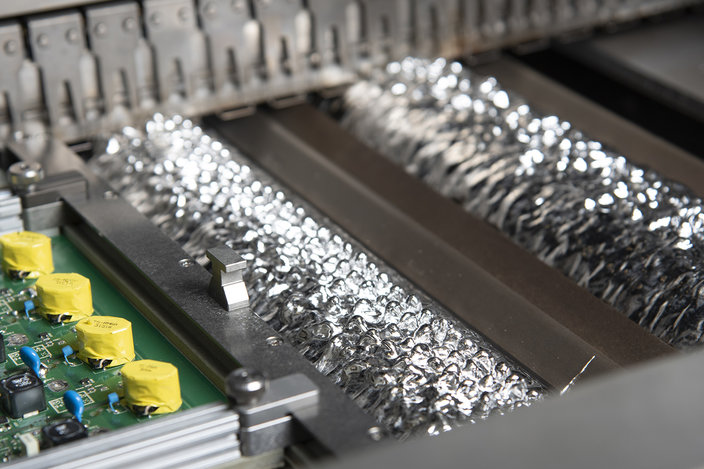

Ersa Lötmodul - patentierte Innovationen für anspruchsvolle Bleifrei-Anwendungen
Höchste Maschinenverfügbarkeit durch automatische Düsenaktivierung
Schnell, intuitiv und komfortabel: die neue Generation des Ersa Offline-Lötprogrammeditors

Wellenlötanlagen

Mit ihrer modularen Bauweise eignen sich die Ersa POWERFLOW Wellenlötsysteme für jede Kundenanforderung - von der High-End-Volltunnel-Schutzgaslötanlage bis zur offenen atmosphärischen Wellenlötanlage.
