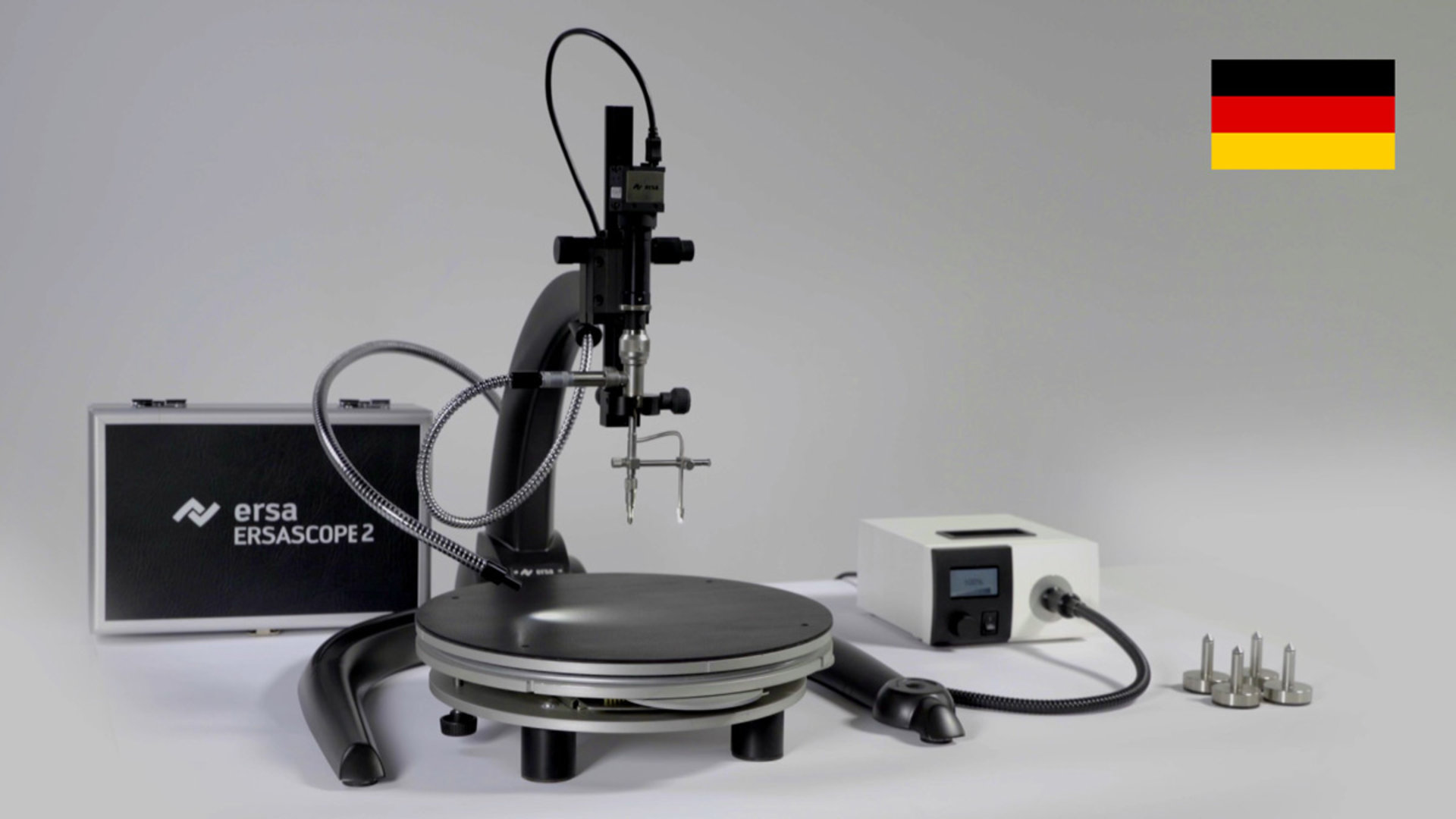

Optische Inspektion mit Ersa ERSASCOPE M plus XL

Inspektionssysteme für die schnelle Inspektion verdeckter Lötstellen auf großen Leiterplatten

Artikel-Nr.: 0VSSC080PX

Vielseitig einsetzbar. Entwickelt für optische Inspektion und digitale Bildaufnahme - einschließlich Messung von Lötstellen an BGAs und anderen SMT-Bauteilen. Das Anwendungsgebiet umfasst die visuelle Inspektion von Bauteilen auf Leiterplatten in der SMT oder THT im Allgemeinen, aber auch die visuelle Inspektion von LP-Flächen oder Lotpastendrucken.

Technologie-Highlights

Inspektionssystem mit zwei Schnellwechselobjektiven:
- 90° BGA-Optik (ca. 280 µm Spaltmaß)
- 0° Makrozoom-Aufsichtsoptik
Schnelle Inspektion verdeckter Lötstellen
Integrierte, dimmbare LED-Beleuchtung
N-MOS-Farbkamera 5 Megapixel, mit USB-Anschluss
Zusätzliches LED-Faserlicht oder LED-Lichtquelle mit Schwanenhals und Lichtfächer
Ideal für stationäre Inspektion
Inklusive Ersa ImageDoc v3 Inspektionssoftware (Basisversion)

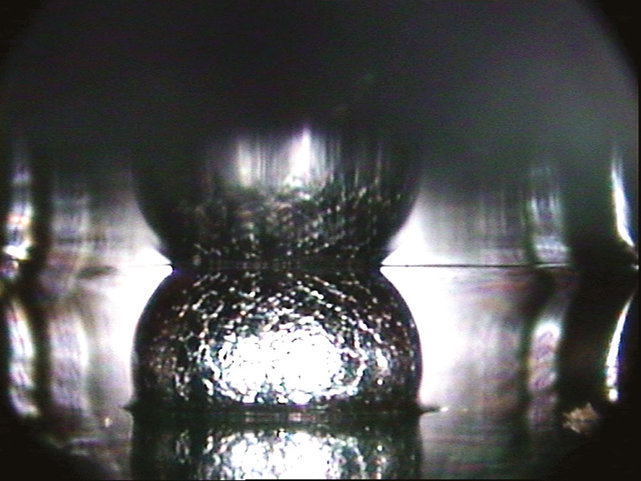

Anwendung: Inspektion verdeckter Lötstellen und mehr

Hohe Flexbilität und Geschwindigkeit durch handgeführtes Inspizieren von BGA, µBGA, CSP, FlipChip, CGA und Durchstieg bei THT-Anschlüssen. Ermöglicht Bewertung von Fersenfüllungen bei QFP, SOIC und anderen Bauteilen mit Gull-Wing-Anschluss, Benetzungslänge und innere Benetzung bei PLCC und Bauteilen mit J-Anschlüssen.

Spezifikationen
Ersa Inspektionssysteme

ERSASCOPE Stativ

Abmessungen (BxTxH) in mm: 500 x 520 x 400
Gewicht in kg: 5
Ausführung: Aluminiumdruckguss, Z-Achse mit Schnell-/Feinverstellung auf Aufnahme für ERSASCOPE Inspektionsoptiken
Ausführung antistatisch (j/n): ja
Anschlüsse: Faseroptische Lichtleiter mit LEMO-Stecker für ERSASCOPE Optiken und Anschlussstecker 15 mm für Lichtquelle, zusätzlicher 1.000-mm-Schwanenhals-Lichtleiter für Lichtpinsel, integrierte USB-2.0-Kameraanschlussleitung (USB-A/Mini-USB)

Ersa MOBILE SCOPE Grundgerät

1/3" N-MOS Solid-State-Farbbildsensor
Abmessungen (LxBxH) in mm: 114 x 36 x 51 (ohne Zuleitung)
Gewicht in g: 210
Prinzip: integriertes optisches System mit eingebauter Kamera und LED-Lichtquelle
Ausführung: Kunststoff, Einbaulinse 3 mm Bildfeld, Lichtregler integriert (Lichterzeugung in Optiken)
Lichtregelung: Potentiometer (0-100%)
Gegenlichteigenschaften: Kaltlicht-LED-Beleuchtung (Option), separat handgeführt, mit Lichtpinsel und Lichtstärkeneinstellung
Fokuseinstellung: integrierter Fokusring an den Optiken
Anschlüsse: USB 2.0 (USB-A, Länge 2,5 m), Anschlussflansch für MOBILE SCOPE Optiken

BGA-Objektiv, 90°-Optik

Ausführung: integrierte Zoom-Optik, Stereobeleuchtung über eingebaute LED-Lichtquelle mit Kunststoff-Faserlichtleiter, Prismenumlenkoptik 90°
Anwendung: Inspektion verdeckter Lötstellen bei Spaltmaßen von 50 bis 1.500 µm (BGA, PLCC, QFP etc.)
Gesamtlänge in mm: 83
Gewicht in g: 60
Vergrößerung: bis 5fach - 180fach
Standfläche: 0,8 x 7,1 mm
Fokusbereich: 0,5-100 mm

80x MACROZOOM Objektiv mit LED

Ausführung: integrierte Zoom-Optik, eingebaute dimmbare LED-Beleuchtung, Abstandpin mit drei Abstandstufen
Anwendung: schnelle, flexible Aufsichtsinspektion bei hoher Vergrößerung
Gesamtlänge in mm: 43 (mit Telekopstütze max. 85)
Gewicht in g: 35
Vergrößerung: 8fach - 80fach (14"-Monitor)
Fokusbereich: 5-200 mm

Inspektionskamera

Ausführung: 1/3" N-MOS Solid-State-Farbbildsensor, in MOBILE SCOPE Grundgerät fest integriert
Prüfzeichen: CE
Ausführung antistatisch (j/n): ja

Inspektionstisch

Ausführung: X/Y-Tisch mit Feinverstellung, drehbar, kugelgelagert, Aluminium, mit vier zusätzlichen Auflagefüßen
Abmessungen (BxH) in mm: Durchmesser 320 x 80
Verfahrbereich: 80 mm in X- und Y-Richtung, 360° drehbar mit 90°-Rastmöglichkeit
Gewicht in kg: 5
Ausführung antistatisch (j/n): ja

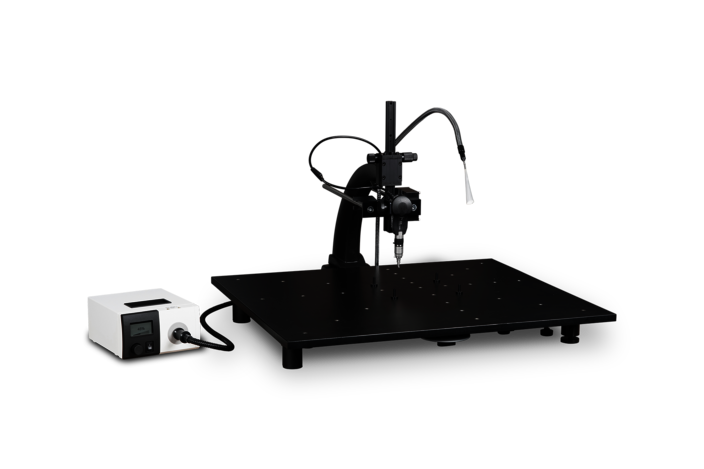

Optisches Inspektions-System ERSASCOPE M plus XL

Inspektionssysteme für die schnelle Inspektion verdeckter Lötstellen auf großen Leiterplatten

Technologie-Highlights

Anwendung: Inspektion verdeckter Lötstellen und mehr

Spezifikationen
Ersa Inspektionssysteme

ERSASCOPE Stativ

Ersa MOBILE SCOPE Grundgerät

BGA-Objektiv, 90°-Optik

80x MACROZOOM Objektiv mit LED

Inspektionskamera

Inspektionstisch
