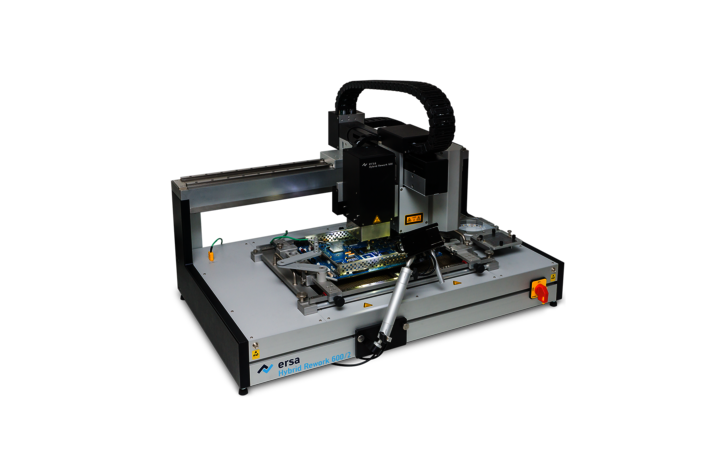

Automatisches Rework-System Ersa HR 600/2

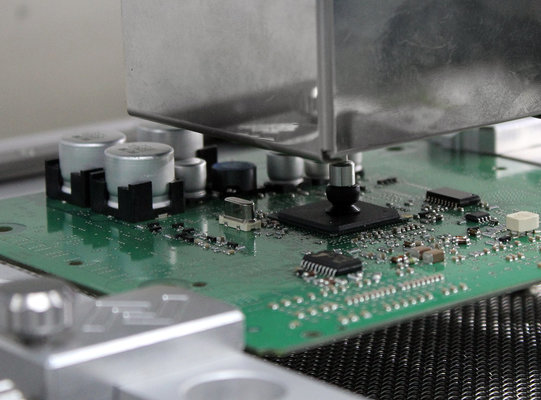

Automatisches Entlöten, Platzieren und Einlöten von SMT-Bauteilen

Artikel-Nr.: 0HR600/2

Das Hybrid-Rework-System HR 600/2 setzt Maßstäbe bei der automatisierten Bearbeitung von Baugruppen. Flexibel, effizient, automatisiert, prozesssicher!

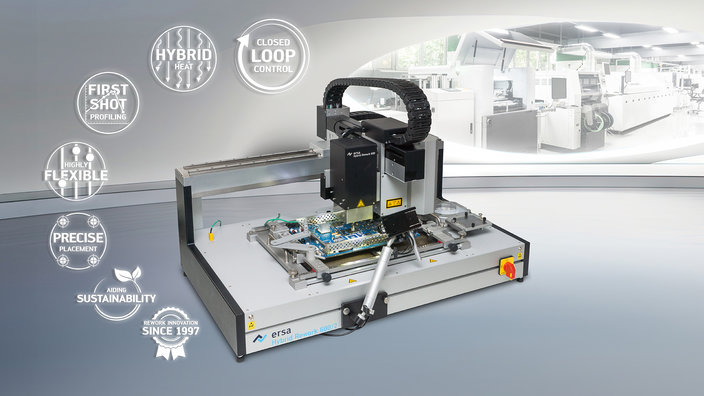

Rework-System HR 600/2

Technische Highlights

Hocheffizienter 800-W-Hybrid-Heizkopf
Homogene, großflächige IR-Untenheizung mit drei Heizzonen à 800 W
Automatische und präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung

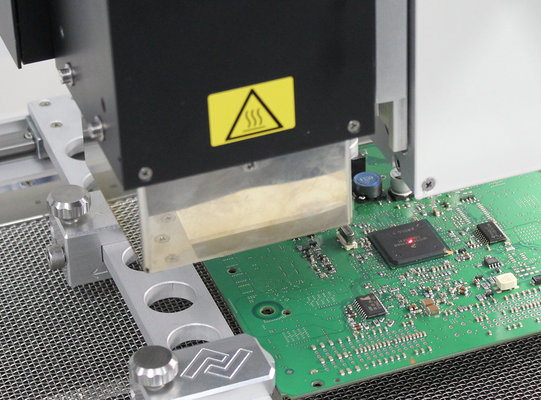

Hochgenaues, motorisches Achssystem zur Bauteilplatzierung (+/- 0,025 mm)
Garantiert nutzerunabhängig reproduzierbare Reparatur-Ergebnisse
Prozesssteuerung und -dokumentation über die Bediensoftware HRSoft

Rework-Technologie

Wertschöpfung erhalten!

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

schonende Heiztechnologie
sensorgeführte Lötprozesse
kontaktlose Restlotentfernung

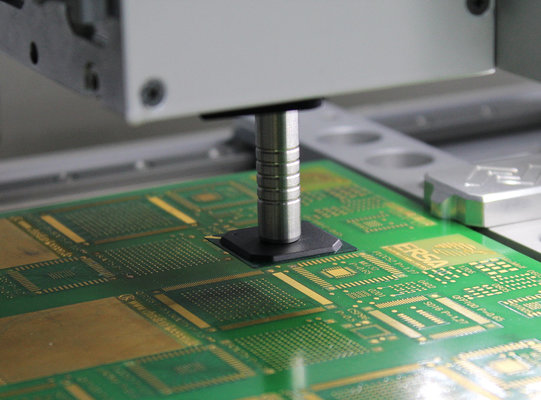

präzise Bauteilplatzierung
vollständige Prozessdokumentation
klare Benutzerführung

>> Mehr erfahren über Ersa Rework-Technologie

Spezifikationen Rework-System Ersa HR 600/2

Technische Daten HR 600/2

Abmessungen (BxTxH) in mm: 850 x 660 x 620
Gewicht in kg: 57
Ausführung antistatisch (j/n): ja
Nennleistung in W: 3.200
Nennspannung in V AC: 230
Druckluftanschluss: 6-10 bar (ölfrei). ¼ Zoll Schnellkupplung
Luftmenge Kühlung: ca. 65 l/min (@ 6 bar)
Oberheizung: Hybrid-Strahler (2x 400 W), 60 x 60 mm
Untenheizung: IR-Strahler (3x 800 W), 380 x 250 mm
Leiterplattengröße in mm: bis 390 x 300 mm (+x), bis 535 x 300 mm (+x); (0HR600/2L)
Bauteilgröße in mm: von 1 x 1 bis 50 x 50
Prüfzeichen: CE
Bediensoftware: Windows-PC
Option: Reflow-Prozesskamera: 10 MP CMOS USB-Farbkamera, 25 mm Brennweite; Beleuchtung: 2x LED Punktlicht, regelbar

Empfohlenes Zubehör

Ersa Reflow-Prozesskamera für HR 600/2 zur Beobachtung des Lötprozesses
Artikel-Nr.: 0HR610P
AccuTC Sensor ohne Befestigung K-Typ für den zweiten Messkanal
Artikel-Nr.: 0IR6500-37
AccuTC 2.0 Thermoelement K-Typ, für den zweiten Messkanal
Artikel-Nr.: 0HR645
Thermofühlerleitung K-Typ, für den zweiten Messkanal
Artikel-Nr.: 0IR4510-02
TE-Halter für HR 600/3P passend für AccuTC und AccuTC 2.0
Artikel-Nr.: 0HR640
LP-Halter HR 600/2 (groß) für Platinengröße bis 300 x 535 mm
Artikel-Nr.: 0HR635
Mikrosauger Typ 0510 Metallmikrosauger 0,9 mm mit Silikonsaugnapf 1 mm
Artikel-Nr.: 0IR5500-40+0IR4520-07

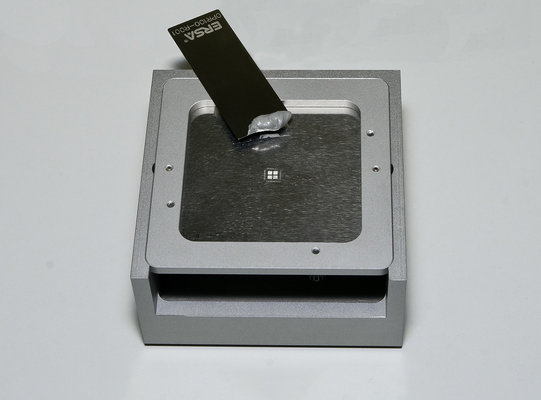

Dip&Print Station
0PR100 Gut vorbereitet: definierter Flussmittel- oder Lotpastenauftrag beim Rework
Accu TC Thermoelement 0IR6500-01

Verfügbare Varianten

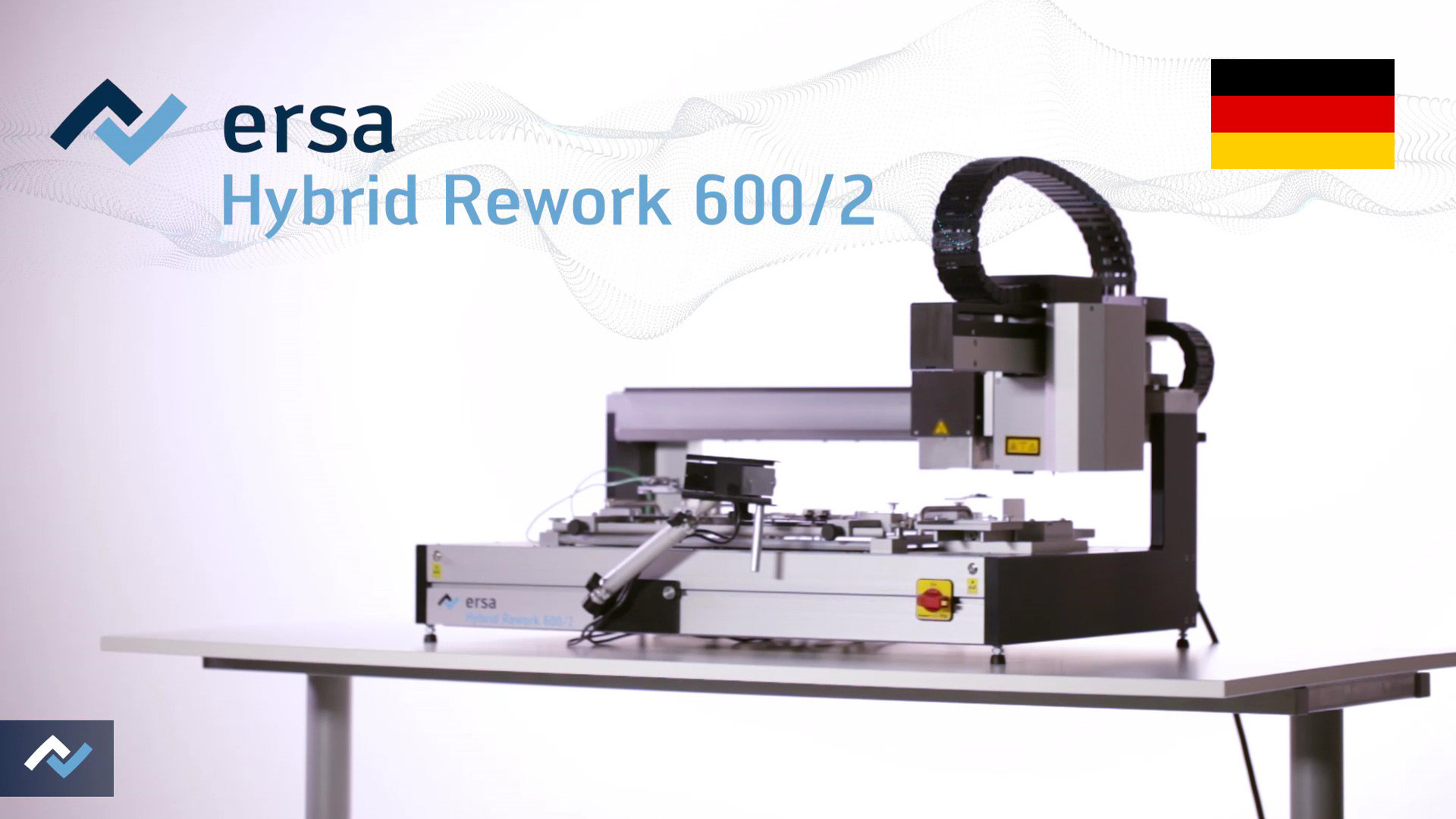

HR 600/2 Hybrid Rework System
Artikel-Nr.: 0HR600/2
HR 600/2 Hybrid Rework System mit abgesenkter Untenheizung
Artikel-Nr.: 0HR600/2BHL
HR 600/2 mit Leiterplattenhalter 535 x 300 mm (+x)
Artikel-Nr.: 0HR600/2L
HR 600/2 mit Leiterplattenhalter 535 x 300 mm (+x) und abgesenkter Untenheizung
Artikel-Nr.: 0HR600/2LBHL
