Kontaktloses Rework-System Ersa HR 100

Kontaktloses Rework-System HR 100

Kontaktlos schonend: Rework handgeführt oder stationär

Artikel-Nr.: 0IRHR100A

Das HR 100 verwendet die revolutionäre und patentierte Ersa Hybrid-Rework-Technologie zum sicheren Auslöten und Ersetzen kleiner SMDs. Die mittelwellige IR-Strahlung kombiniert mit einem sanften Heißluftstrahl garantiert optimale Energieübertragung auf das Bauteil.

Rework-Leiterplattenformate*

Von S über M und L bis XL.

*Leiterplattenformat: Länge mal Breite (jew. ca. max. Obergrenze): S = 300 x 250 mm; M = 390 x 285 (+x) mm; L = 535 x 300 mm; XL = 625 x 625 mm.

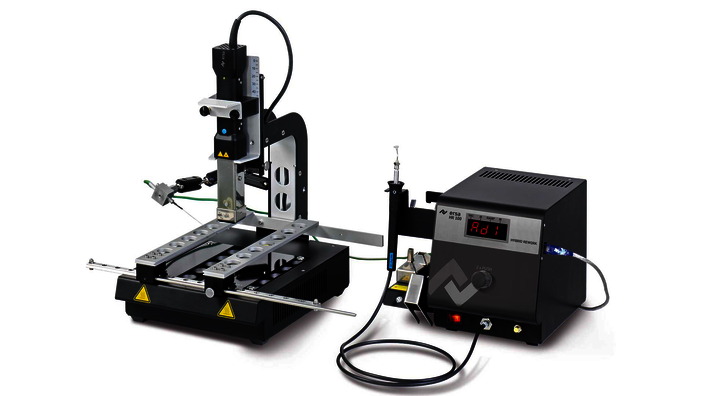

Rework System HR 100 - patentierte Hybrid-Rework-Technologie
Rework-System HR 100

Technische Highlights

  • Patentierte Hybrid-Rework-Technologie (Kombination aus IR-Heiztechnik und Konvektion) für sicheres Entlöten und Einlöten

  • Optimale Energieübertragung und schonende Erwärmung von Chip-Bauteilen 0201 bis zu 20 x 20 mm großen SMDs

  • Wechselbare Hybrid-Adapter unterschiedlicher Größe lenken bis zu 200 W Heizenergie gezielt auf das Bauteil

  • Kein Wegblasen benachbarter Bauteile

  • Optional mit Stativ, 800 W IR-Untenheizung und Leiterplatten-Aufnahme

  • Vac Pen für sichere Handhabung von Bauteilen

  • Bediensoftware IRSoft

Rework System HR 100 - sensorgeführte Lötprozesse
Rework-Technologie

Wertschöpfung erhalten!

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

  • schonende Heiztechnologie
  • sensorgeführte Lötprozesse
  • kontaktlose Restlotentfernung
  • präzise Bauteilplatzierung
  • vollständige Prozessdokumentation
  • klare Benutzerführung

>> Mehr erfahren über Ersa Rework-Technologie



Spezifikationen Rework-System Ersa HR 100


Technische Daten HR 100

Basisstation

  • Abmessungen (BxTxH) in mm: 211 x 220 x 168
  • Gewicht in kg: 4,5
  • Ausführung antistatisch (j/n): ja
  • Nennleistung in W: 200
  • Nennspannung in V AC: 230
  • Oberheizung: 200 W (Hybrid Tool)
  • Bauteilgröße in mm:  1 x 1 bis 20 x 20
  • Bedienung: One-Touch-Bedienknopf oder Windows-PC
  • Prüfzeichen

Hybrid-Tool

  • Länge in mm : Zuleitung 1.350
  • Gewicht in kg : 0,3
  • Nennleistung in W: 200
  • Ausführung antistatisch (j/n): ja

HP 100 Heizplatte mit Stativ

  • Abmessungen (BxTxH) in mm: 200 x 260 x 53,5
  • Gewicht in kg: 2,5
  • Ausführung antistatsisch (j/n): ja
  • Nennleistung in W: 800
  • Nennspannung in V AC: 230
  • Leiterplattengröße in mm: von 20 x 20 bis ~ 290 x 250
  • Prüfzeichen: CE
Film abspielen

Rework per Live-Demo

Video schauen und anschließend individuellen Termin für eine Live-Demo online vereinbaren - einfach unter info(at)ersa.de
